Монтаж аварийного освещения - это комплекс работ по установке, подключению и проверке оборудования (куда могут входить как готовые приборы, так и интегрируемые комплектующие для светодиодных светильников), которое должно сохранить работоспособность при нарушении питания рабочего освещения.
Качественный монтаж начинается не с крепления светильников на потолок или стену, а с проверки проектной документации. К моменту выхода монтажной организации на объект уже должны быть определены тип аварийного освещения, расположение оборудования, расчетные параметры, схема электропитания и способ резервирования.
Если необходимо сначала разобраться в видах и назначении аварийного освещения, рекомендуем материал «Аварийное освещение: виды, назначение и устройство системы».
Нормативные параметры, светотехнический расчет и подбор блоков аварийного питания подробно рассмотрены в статье «Проектирование аварийного освещения: актуальные нормы, требования и подбор оборудования».
В этой статье сосредоточимся именно на следующем этапе - реализации проектного решения на объекте.
Что необходимо проверить до начала монтажа
До начала работ монтажная организация должна получить проектную и рабочую документацию, необходимую для правильной установки оборудования.
В зависимости от объекта в документации должны быть определены:
- места установки аварийных светильников;
- расположение эвакуационных указателей;
- трассы электрических линий;
- точки подключения;
- схема электроснабжения;
- способ резервирования питания;
- типы и характеристики светильников;
- используемые блоки аварийного питания;
- аккумуляторные батареи;
- аппараты защиты и управления;
- режим работы оборудования.
На этом этапе важно сопоставить проект с фактическим состоянием объекта.
Например, после разработки документации на потолке могли появиться инженерные коммуникации, вентиляционные каналы или другие конструкции, препятствующие установке светильника в запроектированной точке.
Самостоятельно переносить оборудование в произвольное место нежелательно. Изменение расположения или высоты установки способно повлиять на фактическое распределение света и результаты светотехнического расчета.
Если требуется изменить проектное решение, необходимо оценить, сохраняются ли требуемые параметры аварийного освещения.
Нормативные требования к монтажу аварийного освещения
Монтаж выполняется на основании проектной документации с учетом требований действующих нормативных документов и инструкций производителей оборудования.
К профильным документам относится СП 439.1325800.2018 «Здания и сооружения. Правила проектирования аварийного освещения». Документ действует и распространяется на системы аварийного освещения производственных, общественных и жилых зданий и сооружений, а также мест производства работ вне зданий.
ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы» также продолжает действовать и применяется при проектировании, реконструкции и эксплуатации стационарных установок аварийного освещения.
В зависимости от объекта дополнительно учитываются требования к электроустановкам, эвакуационным путям, пожарной безопасности и специальные нормативы для конкретного типа здания.
Поэтому нельзя использовать один универсальный перечень монтажных требований для офиса, производственного цеха, медицинского учреждения или другого специализированного объекта.

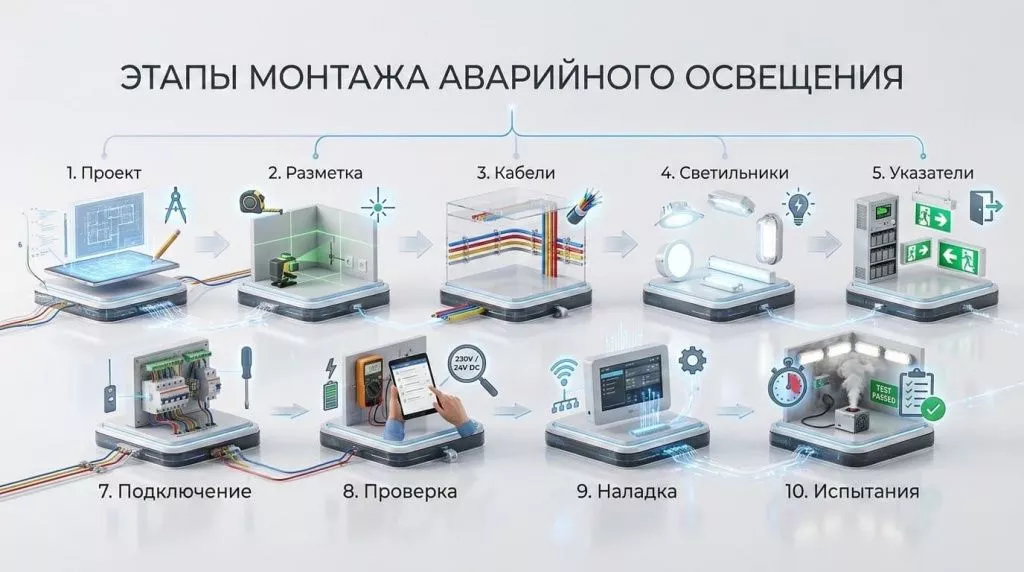

Основные этапы монтажа аварийного освещения
Монтаж можно разделить на несколько последовательных этапов:
- проверка проекта и оборудования;
- разметка мест установки;
- прокладка электрических линий;
- монтаж аварийных светильников;
- установка эвакуационных указателей;
- установка и подключение БАП и аккумуляторов;
- подключение системы питания и управления;
- проверка электрических соединений;
- пусконаладка;
- испытание аварийного режима.
Разберем эти этапы подробнее.
1. Проверка проекта и комплектации
Перед началом работ необходимо убедиться, что поставленное оборудование соответствует проектной спецификации.
Проверяются:
- модели светильников;
- блоки аварийного питания;
- аккумуляторные батареи;
- световые указатели;
- драйверы;
- устройства управления;
- элементы крепления;
- электрические характеристики оборудования.
Особенно важна проверка совместимости БАП с LED-светильником.
Нельзя считать, что блок аварийного питания подходит только потому, что его мощность близка к номинальной мощности светильника.
Необходимо учитывать рабочее напряжение LED-модуля, характеристики светодиодной цепи, параметры драйвера и диапазон работы конкретного БАП.
Эти параметры должны быть проверены еще при проектировании, однако перед непосредственным подключением их рекомендуется сверить еще раз.
2. Разметка мест установки светильников
Следующий этап - перенос проектных точек на объект.
Размечаются места установки:
- аварийных светильников;
- эвакуационных указателей;
- распределительных коробок;
- блоков аварийного питания;
- другого предусмотренного проектом оборудования.
Особое внимание уделяется участкам, влияющим на безопасную эвакуацию:
- выходам;
- лестницам;
- изменениям направления движения;
- пересечениям проходов;
- перепадам уровня;
- другим контрольным точек, предусмотренным проектом.
Расположение светильников должно соответствовать светотехническому расчету.
3. Прокладка электрических линий
Кабельные линии прокладывают в соответствии с рабочими схемами.
Конкретное решение зависит от архитектуры системы.
Могут применяться:
- автономные аварийные светильники;
- LED-светильники с локальными БАП;
- централизованное резервное питание;
- комбинированные схемы.
Для каждой системы проектом определяются необходимые линии питания, управление и способы подключения оборудования.
При выполнении работ важно соблюдать предусмотренные проектом:
- типы кабелей;
- способы прокладки;
- разделение электрических цепей;
- аппараты защиты;
- коммутацию;
- требования к сохранению работоспособности соответствующих линий.
4. Монтаж аварийных светильников
Светильники устанавливают строго в предусмотренных проектом местах.
В зависимости от конструкции оборудования возможны:
- потолочный монтаж;
- настенный монтаж;
- встраиваемая установка;
- установка на кронштейнах;
- подвесной монтаж;
- монтаж в составе общей светотехнической системы.
При установке аварийных светильников необходимо учитывать требования производителя к способу крепления и условиям эксплуатации.
Особое значение имеют:
- степень защиты корпуса;
- допустимая температура;
- влажность;
- запыленность;
- возможность воздействия воды;
- механические воздействия;
- удобство последующего обслуживания.
Например, оборудование для обычного административного помещения и светильник для влажного или запыленного производственного участка могут существенно отличаться по исполнению.
В ассортименте KIM2B представлены аварийные светильники серии BLOCK. Например, BLOCK 3 6000 IP65 рассчитан на работу от встроенного Ni-Cd аккумулятора, имеет световой поток 150 лм и заявленное время работы в аварийном режиме до 3 часов.
Выбор конкретного светильника должен осуществляться по проектным характеристикам, а не только по мощности или продолжительности работы от аккумулятора.

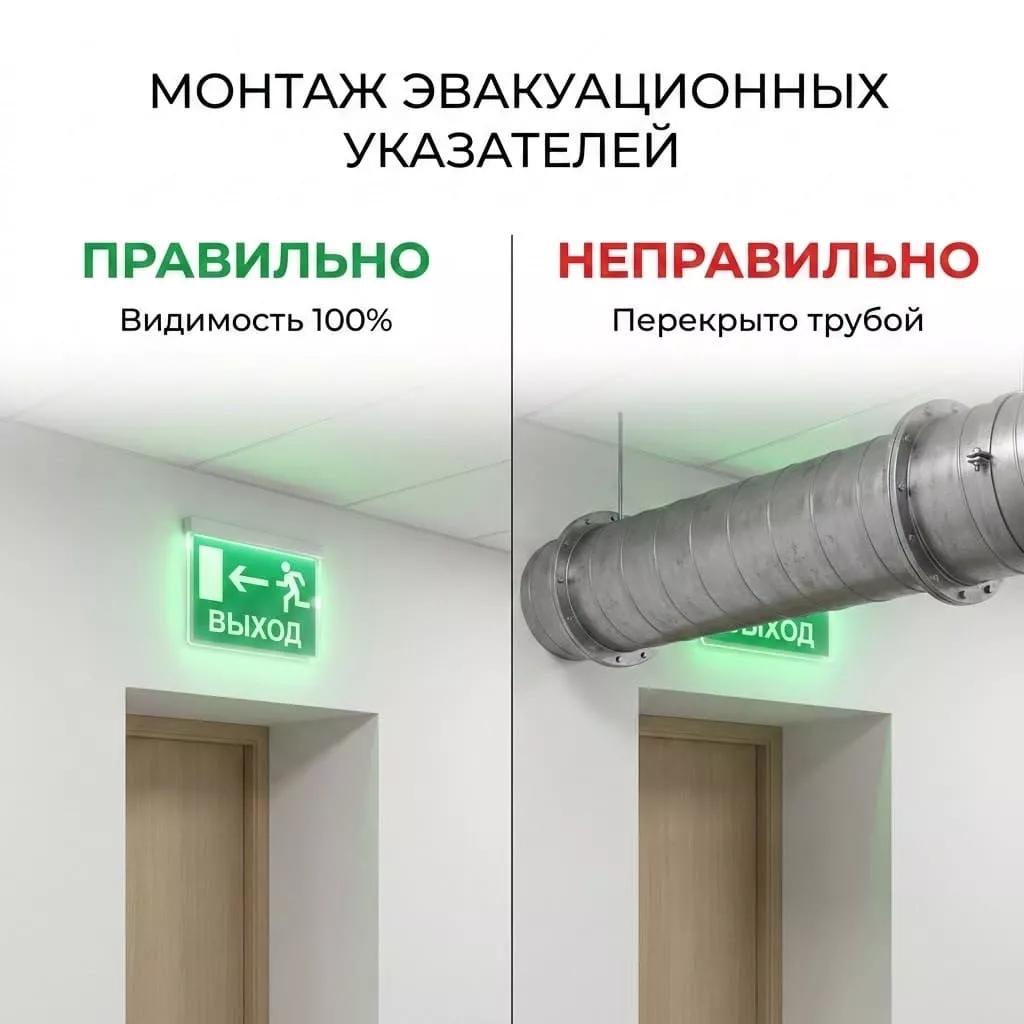

5. Монтаж эвакуационных указателей
Световые указатели должны позволять человеку однозначно определить направление движения и расположение выхода.
При монтаже важно проверить:
- видимость указателя;
- правильность установленной пиктограммы;
- направление стрелки;
- соответствие фактическому маршруту эвакуации;
- отсутствие препятствий, перекрывающих знак;
- предусмотренный проектом режим работы.
Указатель и аварийный светильник выполняют разные функции.
Светильник обеспечивает видимость пространства, а указатель передает информацию о направлении движения или расположении выхода.
Поэтому установка светового знака сама по себе не заменяет освещение пути эвакуации.

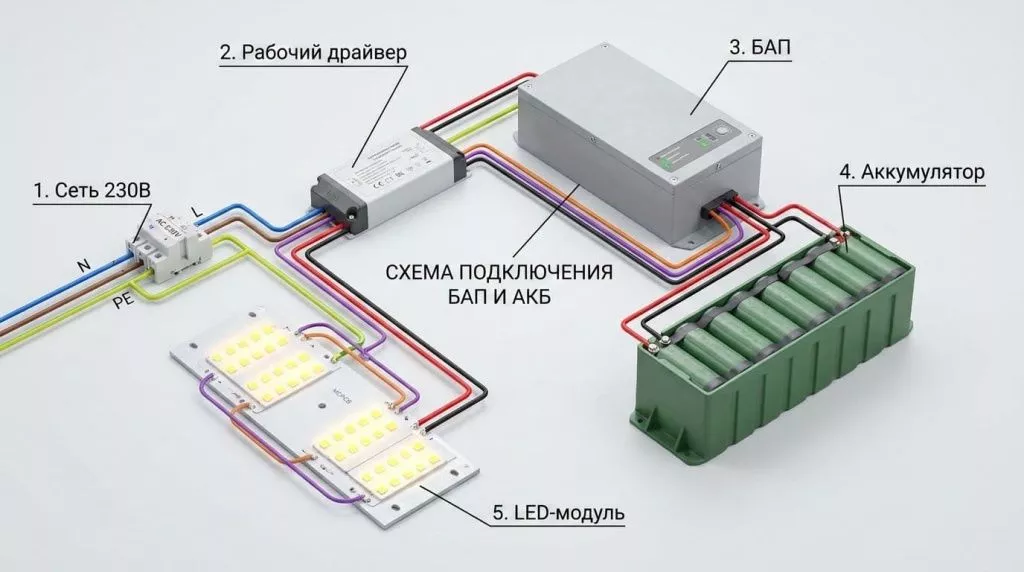

6. Монтаж блока аварийного питания
Один из вариантов организации аварийного режима LED-светильника - использование блока аварийного питания.
В нормальном режиме светильник получает питание от основной сети, а аккумулятор находится в состоянии готовности. При нарушении штатного электроснабжения БАП обеспечивает питание LED-модуля от аккумуляторной батареи.
Блок может размещаться:
- внутри корпуса светильника, если конструкция это допускает;
- в предусмотренной производителем части светильника;
- рядом со светильником;
- в отдельном доступном месте в соответствии с проектом и инструкцией производителя.
Главное требование - обеспечить правильное электрическое подключение и возможность последующего обслуживания.
Что проверить перед подключением БАП
Перед монтажом необходимо еще раз сопоставить:
1. Рабочее напряжение LED-модуля.
Оно должно соответствовать диапазону конкретного блока аварийного питания.
2. Параметры драйвера и LED-цепи.
Схема должна соответствовать требованиям производителя БАП.
3. Аварийная мощность.
В аварийном режиме светильник может работать не с тем же световым потоком, что при штатном питании.
4. Аккумулятор.
Необходимо использовать совместимую батарею с требуемыми электрическими характеристиками.
5. Условия размещения.
БАП и АКБ нельзя устанавливать в условиях, выходящих за допустимый температурный диапазон производителя.
6. Доступность оборудования.
Аккумулятор со временем требует проверки и замены, поэтому доступ к нему должен сохраняться после завершения отделочных работ.
Подробно сам подбор блока аварийного питания по характеристикам LED-модуля рассмотрен в статье о проектировании аварийного освещения.
7. Подключение аккумуляторной батареи
АКБ должна подключаться в соответствии со схемой производителя аварийного блока.
При монтаже необходимо проверить:
- правильность соединений;
- полярность, если она предусмотрена схемой;
- надежность контактов;
- отсутствие механического повреждения проводов;
- место размещения аккумулятора;
- соответствие батареи выбранному БАП;
- возможность вентиляции и отвода тепла, если это необходимо.
Не следует размещать батарею возле источников повышенной температуры только ради сокращения длины проводов.
Температурный режим напрямую влияет на эксплуатационные характеристики и срок службы аккумулятора.
8. Подключение постоянных и непостоянных светильников
Схема подключения зависит от режима работы оборудования.
Светильники постоянного действия
В обычных условиях такой светильник включен и работает как часть системы освещения. При нарушении питания он продолжает работу от предусмотренного резервного источника.
Светильники непостоянного действия
В нормальном режиме источник света не работает, а включается при нарушении контролируемого электропитания.
После монтажа необходимо проверить именно тот алгоритм, который предусмотрен проектом.
9. Что необходимо проверить перед первым запуском
До подачи напряжения выполняют визуальный и электрический контроль выполненных работ.
Проверяют:
- соответствие монтажа проекту;
- надежность крепления оборудования;
- правильность электрических соединений;
- состояние кабельных линий;
- наличие защитных устройств;
- подключение аккумуляторов;
- подключение БАП;
- положение и направление эвакуационных указателей;
- маркировку оборудования;
- отсутствие механических повреждений.
Для светильников с БАП особенно важно проверить схему соединения драйвера, LED-модуля, аварийного блока и аккумулятора.
Пусконаладка аварийного освещения
После завершения монтажных работ систему необходимо испытать.
Одна из ключевых ошибок - ограничиться проверкой того, что все светильники включаются от основной сети.
Основная функция аварийного освещения проявляется именно при ее исчезновении.
Поэтому в ходе пусконаладки необходимо смоделировать предусмотренное проектом нарушение рабочего питания и убедиться, что система правильно переходит в аварийный режим.
Проверяются:
- автоматическое переключение;
- работа каждого аварийного светильника;
- световые указатели;
- предусмотренные группы оборудования;
- отсутствие приборов, не перешедших в аварийный режим;
- правильность возврата системы после восстановления питания.
Если проектом предусмотрены системы контроля или управления, проверяется также корректность передачи соответствующих сигналов.
Проверка времени автономной работы
После зарядки аккумуляторов необходимо подтвердить способность оборудования работать от резервного источника в течение расчетного времени.
Однако продолжительность работы - не единственный параметр.
Светильник может работать несколько часов, но при этом не обеспечивать требуемые светотехнические характеристики.
Поэтому при приемке системы необходимо различать два вопроса:
- работает ли оборудование от аккумулятора необходимое время;
- обеспечивает ли система требуемые проектом параметры аварийного освещения.
Первое проверяется функциональным испытанием, второе подтверждается проектом, расчетом и, при необходимости, контрольными измерениями.
Нужно ли измерять освещенность после монтажа
Если фактическая реализация системы отличается от проектного решения либо этого требуют условия сдачи объекта, может потребоваться контроль освещенности.
Измерения позволяют проверить, обеспечивает ли установленная система предусмотренные проектом значения в контрольных точках.
Особенно важно обратить внимание на участки, где во время монтажа:
- изменили расположение светильников;
- изменилась высота установки;
- появились дополнительные конструкции;
- заменили оборудование на другую модель;
- была изменена планировка помещения.
Светотехнический расчет, выполненный для одного расположения и одной модели светильника, нельзя автоматически переносить на существенно измененную конфигурацию.
Что проверяют при приемке аварийного освещения
Заказчику недостаточно визуально убедиться, что светильники установлены и включаются.
При приемке следует проверить:
- соответствие оборудования проектной спецификации;
- расположение светильников;
- работоспособность эвакуационных указателей;
- переход в аварийный режим;
- работу от резервного источника;
- состояние и подключение аккумуляторов;
- корректность БАП;
- доступность оборудования для обслуживания;
- наличие необходимой технической документации.
Если в ходе монтажа в проект вносились согласованные изменения, они должны быть отражены в исполнительной документации.
Документы после завершения монтажа
Точный состав документации зависит от объекта и характера работ, но для дальнейшей эксплуатации важно сохранить:
- проектную документацию;
- актуальные электрические схемы;
- спецификацию установленного оборудования;
- паспорта светильников;
- паспорта БАП;
- документацию на аккумуляторные батареи;
- инструкции производителей;
- результаты проведенных испытаний и измерений, если они выполнялись;
- исполнительную документацию при наличии изменений.
Это значительно упрощает последующее техническое обслуживание и поиск неисправностей.
Типичные ошибки при монтаже аварийного освещения
Монтаж без готового проекта
Установить несколько аварийных светильников «по месту» - не то же самое, что реализовать систему аварийного освещения.
Перед монтажом должны быть определены точки установки, нормируемые параметры и схема электропитания.
Самовольный перенос светильников
Иногда проектная точка оказывается неудобной изза вентиляции, трубопроводов или конструкций потолка.
Но перенос светильника может изменить освещенность маршрута.
Если изменение существенно, его необходимо согласовать и при необходимости проверить расчетом.
Подбор БАП только по мощности
Это одна из наиболее опасных технических ошибок.
Для светодиодных светильников необходимо учитывать прежде всего электрические параметры LED-модуля и диапазон работы аварийного блока.
Использование неподходящего оборудования
Степень защиты, температурный диапазон и конструкция оборудования должны соответствовать реальному месту установки.
Неправильное подключение аккумулятора
Даже исправный БАП не обеспечит аварийную работу при неправильном подключении или неисправной батарее.
Отсутствие доступа к БАП и АКБ
Аккумуляторы имеют ограниченный эксплуатационный ресурс.
Если после завершения отделки оборудование оказывается полностью недоступным, дальнейшее обслуживание становится значительно сложнее.
Проверка только штатного режима
То, что светильник горит от сети, ничего не говорит о работоспособности его аварийного режима.
После установки необходимо обязательно проверить переход на резервное питание.
Замена оборудования без проверки расчета
Светильники одинаковой мощности могут отличаться по оптическим характеристикам и аварийному световому потоку.
Поэтому заменять указанную в проекте модель на «аналог» только по мощности некорректно.
Монтаж готового аварийного светильника или установка БАП: в чем разница
При использовании готового автономного светильника необходимые элементы аварийной работы уже предусмотрены его конструкцией.
Например, светильники серии BLOCK производства KIM2B имеют встроенный аккумулятор и предусматривают работу в аварийном режиме. Карточка BLOCK 3 6000 IP65 указывает IP65, аварийный световой поток 150 лм и автономную работу до 3 часов; модель предназначена для эвакуационного и резервного освещения.
При использовании обычного LED-светильника с отдельным БАП монтаж включает больше компонентов:
- рабочий драйвер;
- LED-модуль;
- аварийный блок;
- аккумулятор;
- соединительные цепи.
Здесь особенно важна электрическая совместимость всех элементов.
Поэтому решение «светильник + БАП» дает проектировщику большую гибкость, но требует корректного подбора и подключения оборудования.
В каталоге KIM2B представлены блоки аварийного питания AcTEC для различных светодиодных систем.
Что делать после ввода системы в эксплуатацию
Монтаж и первичная проверка - не последний этап жизненного цикла аварийного освещения.
Во время эксплуатации необходимо контролировать:
- работоспособность светильников;
- способность оборудования переходить в аварийный режим;
- состояние аккумуляторных батарей;
- целостность указателей;
- доступность оборудования;
- соответствие системы актуальной планировке здания.
Особенно важно повторно оценить систему после перепланировки.
Часто задаваемые вопросы
Можно ли монтировать аварийное освещение без проекта?
Для полноценной системы сначала необходимо определить расположение оборудования, нормируемые параметры и схему электроснабжения. Монтаж «по месту» без проектного обоснования не позволяет подтвердить соответствие системы требуемым характеристикам.
Можно ли переносить аварийные светильники относительно проекта?
Незначительное изменение иногда становится необходимым из-за реальной конфигурации объекта, однако следует оценить его влияние на светотехнический расчет. Произвольный перенос оборудования нежелателен.
Можно ли подключить БАП к любому LED-светильнику?
Нет. Необходимо проверить совместимость по электрическим параметрам LED-модуля, драйвера и аварийного блока.
Где лучше размещать БАП и аккумулятор?
В предусмотренном проектом и инструкцией производителя месте, соответствующем допустимым условиям эксплуатации и обеспечивающем доступ для обслуживания.
Как проверить аварийный светильник после монтажа?
Необходимо смоделировать предусмотренное системой нарушение штатного питания и убедиться, что светильник автоматически переходит в аварийный режим.
Нужно ли проверять продолжительность работы от аккумулятора?
Да. После зарядки АКБ проверяют способность оборудования работать в течение предусмотренного проектом времени.
Что важнее - автономность или аварийный световой поток?
Оба параметра важны. Светильник должен не только работать необходимое время, но и обеспечивать светотехнические характеристики, заложенные в проекте.
Можно ли заменить проектный аварийный светильник аналогом?
Можно только после проверки его технических, электрических и светотехнических параметров. Совпадения мощности недостаточно.
Оборудование для монтажа аварийного освещения KIM2B
KIM2B поставляет оборудование и комплектующие для реализации систем аварийного освещения:
- аварийные светильники серии BLOCK;
- блоки аварийного питания AcTEC;
- источники питания;
- компоненты для светодиодных светильников.
При выборе БАП специалисты KIM2B могут помочь проверить его совместимость с электрическими характеристиками конкретного LED-модуля и подобрать подходящее оборудование.
