Проектирование аварийного освещения: актуальные нормы, требования и подбор оборудования
Проект аварийного освещения должен обеспечить работу осветительной системы при нарушении питания рабочего освещения. На этом этапе подбираются надежные комплектующие к светодиодным светильникам, так как в зависимости от назначения объекта это необходимо для безопасной эвакуации, предотвращения опасных ситуаций или продолжения процессов, которые нельзя мгновенно остановить. Для инженера задача не сводится к расстановке автономных светильников. Сначала определяют функциональные зоны и нормативные параметры, затем выполняют светотехнический расчет, выбирают способ резервирования питания и только после этого подбирают оборудование.
В статье разберем нормативную базу, требования к освещенности и времени работы, последовательность расчета и подбор БАП для светодиодных светильников.
Нормативная база
Основным профильным документом является СП 439.1325800.2018 «Здания и сооружения. Правила проектирования аварийного освещения». Он устанавливает требования к проектированию систем в производственных, общественных и жилых зданиях и сооружениях, а также на местах производства работ вне зданий.
При разработке проекта также учитывают:
- СП 52.13330.2016 «Естественное и искусственное освещение» — общие требования к естественному и искусственному освещению;
- ГОСТ Р 55842-2013 «Освещение аварийное. Классификация и нормы» — классификацию и основные нормируемые параметры;
- СП 1.13130.2020 — требования к эвакуационным путям и выходам;
- СП 6.13130.2025 — требования пожарной безопасности к низковольтным электроустановкам в пределах области применения документа;
- ПУЭ — требования к устройству электроустановок;
- действующую на дату выпуска проекта редакцию ГОСТ IEC 60598-2-22, устанавливающую специальные требования к светильникам аварийного освещения.
- С 1 июня 2026 года применяется СП 6.13130.2025, заменивший предыдущую редакцию СП 6.13130.2021.
- Для ГОСТ IEC 60598-2-22 предусмотрен переход на редакцию 2025 года с 1 октября 2026 года, поэтому при подготовке новой документации следует сверять актуальный статус стандарта.
Перечень нормативов зависит от объекта. Для медицинских учреждений, производственных зданий, транспортной инфраструктуры и других специализированных сооружений могут действовать дополнительные требования.
Какие виды освещения учитывают в расчете
Аварийное освещение подразделяется на эвакуационное и резервное.
Эвакуационное включает:
- освещение путей эвакуации;
- антипаническое освещение;
- освещение зон повышенной опасности.
Для каждого вида устанавливаются собственные значения освещенности, равномерности и времени выхода на расчетный режим.
Пути эвакуации
- Для маршрутов шириной до 2 м горизонтальная освещенность на полу вдоль центральной линии должна составлять не менее 1 лк.
- В центральной полосе, занимающей не менее половины ширины маршрута, требуется не менее 0,5 лк.
- Отношение минимальной освещенности к максимальной вдоль осевой линии — не менее 1:40.
При расстановке приборов учитывают не только прямые участки коридоров. Контрольными точками являются:
- эвакуационные выходы;
- лестницы;
- повороты;
- пересечения маршрутов;
- перепады уровня;
- места размещения средств пожаротушения и экстренной связи.
Количество приборов определяет расчет. Формула «один светильник через определенное количество метров» не гарантирует соблюдения норм.
Антипанические зоны
В открытых пространствах минимальная горизонтальная освещенность на свободной площади пола составляет 0,5 лк, за исключением периферийной полосы шириной 0,5 м.
Требуемая равномерность — не менее 1:40. При моделировании важно исключить выраженные темные участки и чрезмерное слепящее действие отдельных источников.
Зоны повышенной опасности
Если исчезновение света способно привести к травме или аварии, требования становятся жестче:
- Освещенность на рабочей поверхности принимают не менее 10% нормируемой освещенности рабочего освещения, но не менее 15 лк.
- Равномерность — не менее 1:10, коэффициент пульсации — не более 10%.
- Для корректного распознавания цветов знаков безопасности индекс цветопередачи источника света должен быть выше 40.
- Необходимый уровень света должен присутствовать постоянно либо достигаться за время, допустимое для конкретного процесса. Для ряда задач нормативным ориентиром является 0,5 секунды.
Резервное освещение
Резервный режим предусматривают там, где после отказа рабочего света деятельность должна продолжаться. Такая необходимость может возникать при риске:
- травмирования людей;
- пожара или взрыва;
- нарушения непрерывного технологического процесса;
- выброса или утечки опасных веществ;
- прекращения работы диспетчерского или инженерного оборудования.
На горизонтальной рабочей поверхности предусматривают не менее 30% нормируемой освещенности общего рабочего освещения, если технологическое задание не требует большего значения. Равномерность — не менее 1:40.
Если резервное освещение одновременно используется для эвакуации, оно должно отвечать требованиям, предъявляемым к эвакуационному.
Основные расчетные параметры
| Вид | Минимальная освещенность | Равномерность | Выход на режим |
|---|---|---|---|
| Пути эвакуации |
1 лк по центральной линии; 0,5 лк в центральной полосе |
≥ 1:40 |
50% ≤ 5 с; 100% ≤ 60 с |
| Антипаническое | 0,5 лк на свободной площади пола | ≥ 1:40 |
50% ≤ 5 с; 100% ≤ 60 с |
| Зоны повышенной опасности | ≥ 10% рабочего, но не менее 15 лк | ≥ 1:10 | согласно требованиям процесса, для ряда задач до 0,5 с |
| Резервное | ≥ 30% общего рабочего | ≥ 1:40 |
50% ≤ 15 с; 100% ≤ 60 с |
Минимальная продолжительность работы эвакуационного освещения, необходимая для эвакуации, составляет 1 час.
Резервная система должна обеспечивать работу до восстановления питания рабочего освещения либо в течение времени, установленного проектом и требованиями конкретного объекта.
Время выхода на расчетный режим
Освещенность сама по себе не определяет работоспособность системы. Свет должен появиться достаточно быстро после нарушения рабочего питания.
Для освещения путей эвакуации и антипанических зон предусматривается:
- не менее 50% нормируемого уровня — в течение 5 секунд;
- полный нормируемый уровень — в течение 60 секунд.
Для резервного режима:
- 50% — в течение 15 секунд;
- 100% — в течение 60 секунд, если проектом обоснованно не предусмотрено иное.
Следовательно, источник резервного питания оценивают не только по емкости или мощности. Важен весь сценарий перехода от штатного электроснабжения к резервному.
Если централизованный источник не обеспечивает требуемую скорость переключения, в проекте предусматривают дополнительное техническое решение: например, локальные аккумуляторные источники или БАП.
Алгоритм разработки проекта
На первом этапе устанавливают, какие задачи необходимо решить:
- обеспечить путь эвакуации;
- организовать антипаническое освещение;
- защитить опасную рабочую зону;
- сохранить определенные технологические процессы;
- совместить несколько режимов.
От этого зависит дальнейшее зонирование и выбор нормативных параметров.
На плане выделяют маршруты эвакуации, открытые пространства, опасные участки и помещения, в которых требуется продолжение работы. Такой подход точнее, чем расчет аварийного света по общей площади этажа.
На плане отмечают выходы, лестницы, изменения направления движения, перепады уровня, средства безопасности и рабочие поверхности в опасных зонах. После этого формируют предварительную схему размещения приборов.
Для моделирования применяют DIALux, Relux или другое специализированное ПО. Расчет выполняют по фотометрическим данным выбранного светильника с учетом его характеристик в аварийном режиме. Это принципиально: при питании от БАП светодиодный модуль обычно работает не с тем же световым потоком, что в штатном режиме.
После расчета определяют тип прибора и необходимые характеристики: световой поток в резервном режиме, светораспределение, высоту и способ установки, степень защиты, допустимую температуру, режим работы.
Степень IP подбирают по фактическим условиям эксплуатации. Выбрать аварийные светильники следует исходя из этих данных. Упрощенная схема «IP20 для офиса, IP65 для производства» не учитывает реальное воздействие влаги, пыли и воды на конкретном участке.
В проекте может применяться: автономный аварийный светильник, LED-светильник с локальным БАП, централизованный резервный источник или комбинированная архитектура.
Выбор зависит от масштаба объекта, количества приборов, требований к надежности, времени переключения и дальнейшему обслуживанию. Подробное сравнение этих схем приведено в статье «Система аварийного освещения: состав, принцип работы и схемы питания».
Аккумулятор выбирают не отдельно от светильника, а как часть всей электрической и светотехнической системы. Учитывают одновременно:
Большая емкость аккумулятора не компенсирует недостаточную освещенность.
На заключительном этапе сверяют: охват всех функциональных зон, минимальную освещенность, равномерность, время выхода на режим, продолжительность работы, совместимость оборудования, доступность БАП и АКБ для обслуживания, согласованность светотехнической и электрической частей проекта. После утверждения рабочей документации начинается монтаж и пусконаладка системы.
БАП для светодиодных светильников
Блок аварийного питания позволяет организовать работу LED-модуля от аккумулятора после нарушения основного питания.
В штатном режиме светильник получает энергию через рабочий драйвер, а аккумулятор поддерживается в готовности. При аварии питание светодиодного модуля обеспечивает БАП. Такое решение позволяет использовать часть рабочего освещения одновременно для выполнения аварийной функции.
При этом наличие локального аккумулятора не отменяет требования к электроустановкам и кабельным линиям, которые распространяются на конкретную систему и объект.
Как подобрать БАП
Для светодиодного оборудования недостаточно знать номинальную мощность светильника. Первым делом определяют рабочее напряжение LED-модуля. Например, два прибора мощностью 40 Вт могут использовать светодиодные цепи с совершенно разным напряжением и требовать разных аварийных блоков.
Перед выбором сверяют:
- напряжение LED-модуля;
- характеристики рабочего драйвера;
- допустимый диапазон БАП;
- аварийную выходную мощность;
- выходной ток;
- совместимость аккумулятора;
- требуемое время работы;
- электрическую схему подключения.
После этого проверяют, какой световой поток создаст конкретный светильник при работе от выбранного блока и достаточно ли этого для расчетной зоны.

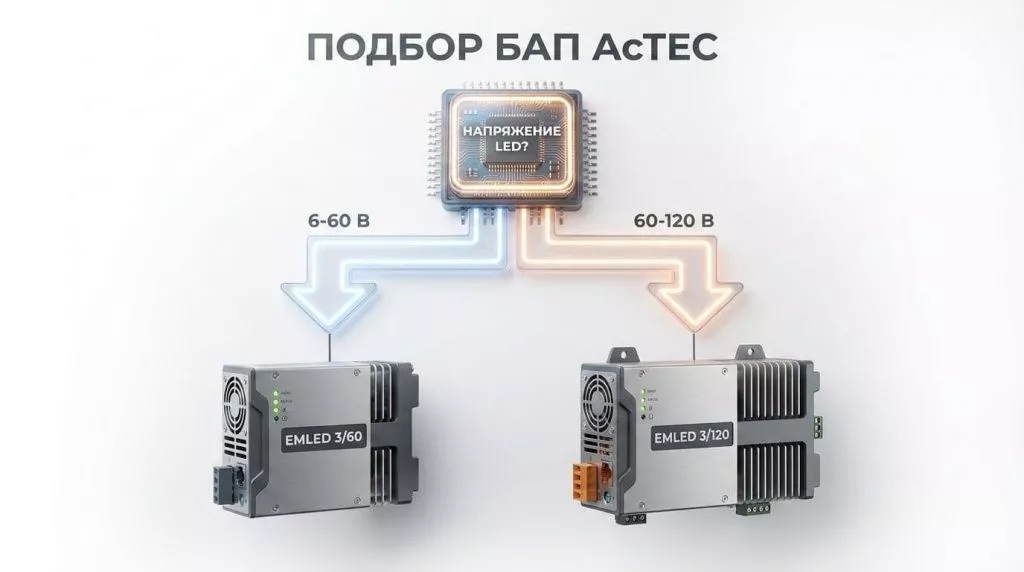

AcTEC EMLED 3/60 и EMLED 3/120
В линейке AcTEC предусмотрены блоки для LED-систем с разным рабочим напряжением.
| Характеристика | EMLED 3/60 3000 | EMLED 3/120 3000 |
|---|---|---|
| Диапазон выходного напряжения | 6–60 В | 60–120 В |
| АКБ | Ni-Cd 3,6 В, 3000 мАч | Ni-Cd 3,6 В, 3000 мАч |
| Автономная работа комплекта | до 3 часов | до 180 минут |
| Степень защиты блока | IP20 | IP20 |
| Рабочая температура | 0…+50 °C | −25…+50 °C |
| Особенности | автоматическая регулировка выходного тока, зарядка и защита АКБ | аварийная мощность 2,4 Вт, защита от глубокого разряда |
EMLED 3/60 рассматривают для LED-модулей, рабочие параметры которых находятся в диапазоне 6–60 В. Модель EMLED 3/120 предназначена для систем с напряжением светодиодной цепи 60–120 В.
Диапазон напряжения определяет только первичную совместимость. Окончательный выбор подтверждают расчетом аварийного режима.
Характеристики разных моделей AcTEC нельзя автоматически переносить на всю линейку. При подготовке спецификации следует использовать паспорт именно той модификации, которая заложена в проект.
→ Перейти в каталог блоков аварийного питания AcTEC
Типичные ошибки
Визуально достаточное количество светильников еще не подтверждает достижение минимальной освещенности между ними. Расположение проверяют расчетом по фотометрическим данным оборудования.
Если LED-модуль питается от БАП с меньшей мощностью, фактический аварийный световой поток отличается от рабочего. Именно это значение должно использоваться в модели.
Номинальная мощность светильника не показывает напряжение его светодиодной цепи. Сначала проверяют параметры LED-модуля, затем аварийного блока.
Драйвер, LED-модуль, БАП и аккумулятор образуют единую электрическую систему. Схема подключения и характеристики всех компонентов должны быть совместимы.
Степень защиты определяют по реальным условиям конкретной зоны: воздействию влаги, пыли, воды и внешней среды.
Продолжительность работы оценивают при расчетной нагрузке и требуемом световом потоке, а не только по емкости аккумулятора.
Аккумулятор со временем требует диагностики и замены. Его расположение должно позволять провести обслуживание без демонтажа строительных конструкций.
Если резервная система дополнительно используется для эвакуации, она должна обеспечивать параметры, установленные для эвакуационного освещения.
Что предусмотреть для эксплуатации
Еще на стадии разработки проекта следует продумать дальнейшее обслуживание системы. В рабочей документации желательно обеспечить:
- доступ к БАП и аккумуляторам;
- возможность функционального тестирования;
- идентификацию оборудования;
- актуальные схемы подключения;
- техническую документацию на установленные компоненты;
- возможность замены АКБ.
После монтажа проверяют фактический переход оборудования на резервное питание и соответствие выполненных работ проекту.
Оборудование и инженерная поддержка KIM2B
KIM2B поставляет блоки аварийного питания AcTEC, автономные аварийные светильники и комплектующие для светодиодных систем. При подготовке спецификации специалисты компании могут:
- Проверить совместимость БАП с LED-модулем
- Подобрать подходящий диапазон напряжения
- Подобрать комплект БАП и аккумулятора
- Предоставить паспорта и техническую документацию
- Подготовить коммерческое предложение по проектной спецификации
Вывод
Проект аварийного освещения строится от задачи к оборудованию, а не наоборот.
Для LED-систем ключевое значение имеет совместимость аварийного блока с электрическими параметрами светодиодного модуля. Поэтому одинаковая мощность двух светильников еще не означает, что для них подойдет один и тот же БАП.
Дисклеймер: Материал носит информационно-справочный характер. При выпуске проектной и рабочей документации необходимо проверять актуальные редакции нормативных документов, их область применения и специальные требования к конкретному объекту. Характеристики оборудования следует сверять с действующей технической документацией выбранной модели.
